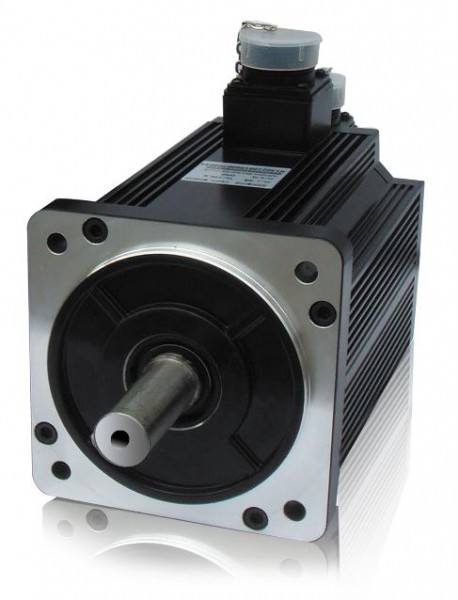

DS系列伺服專用電機
適配DS2系列單相/三相1.5~3.0KW伺服驅動器
編碼器線數2500ppr
產品規格
| 電壓等級 | 220V | 380V | |||||||
| 電機型號 MS-130ST- |
M06025 □□-21P5 |
M10015 □□-21P5 |
M07725 □□-22P0 |
M15015 □□-22P3 |
M06025 □□-41P5 |
M10015 □□-41P5 |
M10030 □□-43P0 |
||
| 電機代碼 | 0042 | 1042 | 0044 | 0043 | 0046 | 0142 | 0144 | 1148 | |
| 額定功率（KW） | 1.5 | 1.5 | 1.5 | 2.0 | 2.3 | 1.5 | 1.5 | 3.0 | |
| 額定電流（A） | 6.0 | 7.4 | 6.0 | 7.5 | 9.5 | 3.7 | 3.5 | 6.4 | |
| 額定轉速 | 2500 | 2500 | 1500 | 2500 | 1500 | 2500 | 1500 | 3000 | |
| 最高轉速 | 3000 | 3000 | 2000 | 3000 | 2000 | 3000 | 2000 | 3500 | |
| 額定轉矩（N·m） | 6 | 6 | 10 | 7.7 | 15 | 6 | 10 | 10 | |
| 峰值轉矩（N·m） | 18 | 18 | 30 | 22 | 30 | 18 | 25 | 25 | |
| 反電勢常數（V/krpm） | 65 | 82 | 103 | 68 | 114 | 110 | 177 | 88.3 | |
| 力矩系數（N·m/A） | 1.0 | 0.81 | 1.67 | 1.03 | 1.58 | 1.6 | 2.86 | 1.56 | |
| 轉子慣量（Kg·m2） | 1.26×10-3 | 7.43×10-3 | 1.94×10-3 | 1.53×10-3 | 2.77×10-3 | 1.26×10-3 | 1.94×10-3 | 1.125×10-3 | |
| 繞組（線間）電阻（Ω） | 1.01 | 0.7 | 1.29 | 1.01 | 1.1 | 3.5 | 4.37 | 0.46 | |
| 繞組（線間）電感（mH） | 2.94 | 5.07 | 5.07 | 2.94 | 4.45 | 10.75 | 15 | 1.52 | |
| 電氣時間常數ms | 3.8 | 7.5 | 3.93 | 3.8 | 4.05 | 3.07 | 3.46 | 3.33 | |
| 重量（Kg） | 10 | 7.16 | 11.5 | 10 | 14.4 | 8.9 | 11.5 | 11.4 | |
| 編碼器線數（PPR） | 2500 | ||||||||
| 極對數 | 4 | ||||||||
| 電機絕緣等級 | Class B（130℃） | ||||||||
| 防護等級 | IP65 | ||||||||
| 使用環境 | 環境溫度 | －20℃～＋50℃ | |||||||
| 環境濕度 |
相對濕度<90%（不結露條件） |
||||||||
